انواع بیس پلیت (صفحه زیر ستون): راهنمای جامع طراحی، اجرا و قیمت در سازه‌های فولادی

در سازه‌های فولادی، اتصال مؤثر بین اجزای مختلف سازه‌ای اهمیت بسزایی دارد. یکی از مهم‌ترین عناصر برای انتقال بار از ستون به فونداسیون، بیس پلیت یا صفحه زیرستون است. انواع بیس پلیت ها به عنوان واسطه‌ای عمل می‌کنند که بارهای قائم، افقی و لنگر را از ستون به فونداسیون یا پایه بتنی منتقل می‌کنند. بسته به شرایط بارگذاری، نوع ستون، موقعیت اجرا و طراحی سازه، بیس پلیت‌ها در اشکال و انواع مختلفی طراحی و ساخته می‌شوند.

در این مقاله در سبلان سازه، با نگاهی دقیق به انواع بیس پلیت، ویژگی‌های فنی، مزایا، معایب و کاربردهای هر نوع می‌پردازیم و در پایان نکاتی در خصوص طراحی و اجرای اصولی آن‌ها ارائه می‌گردد.

تعریف فنی بیس پلیت و دلایل اهمیت آن

بیس پلیت یک صفحه فولادی سخت و مقاوم است که بین انتهای ستون فلزی و سطح بالایی فونداسیون بتنی قرار می‌گیرد. این صفحه معمولاً از فولاد ساختمانی با گرید بالا (نظیر ST37 یا ST52) تولید می‌شود.

اهداف حیاتی استفاده از بیس پلیت در سازه:

• انتقال بارهای محوری و جانبی: توزیع مؤثر بارهای ثقلی (محوری)، نیروی برشی (جانبی) و گشتاور (لنگر) از مقطع کوچک ستون به سطح تماس بزرگتر فونداسیون.
• توزیع یکنواخت تنش: کاهش تنش‌های متمرکز در پای ستون و پخش یکنواخت آن‌ها بر سطح بتن، زیرا بتن مقاومت کششی بسیار پایینی دارد.
• تسهیل نصب و تراز ستون: فراهم کردن سطح تماس صاف و تراز شده برای نصب دقیق ستون هنگام عملیات ساخت و ساز.
• ایجاد بستر اتصال: فراهم کردن فضای کافی برای جوشکاری ستون به صفحه یا اتصال آن توسط بولت‌های مهاری .

مواد اولیه و نحوه ساختار بیس پلیت

انتخاب متریال و روش اتصال، مستقیماً بر عملکرد و قیمت بیس پلیت اثرگذار است.

۱. گرید فولاد: ST37 در مقابل ST52

ضخامت و ابعاد بیس پلیت توسط مهندس محاسب و بر اساس حداکثر تنش‌های وارده به بتن تعیین می‌شود. نوع فولاد انتخابی نیز مهم است:

• ST37 (S235): رایج‌ترین نوع فولاد، دارای استحکام و انعطاف‌پذیری مناسب برای بارهای معمولی.
• ST52 (S355): دارای استحکام بالاتر، مناسب برای ستون‌هایی که بارهای بسیار سنگین یا لنگرهای زیاد را منتقل می‌کنند. استفاده از ST52 اغلب امکان کاهش ضخامت صفحه را فراهم می‌کند، اما هزینه بالاتری دارد.

۲. اتصال به ستون و فونداسیون

بیس پلیت‌ها باید با دو اتصال مطمئن در جای خود محکم شوند:

• اتصال به ستون: معمولاً از طریق جوشکاری کامل (Full Penetration Weld) به بال‌ها و جان ستون یا استفاده از پیچ و مهره (در ستون‌های Box یا لوله‌ای) انجام می‌شود.

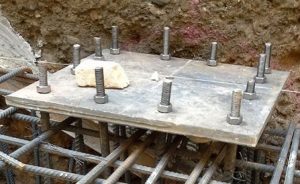

• اتصال به فونداسیون: از طریق بولت‌های مهاری انجام می‌گیرد. این بولت‌ها (معمولاً به شکل J، L یا I) در بتن فونداسیون کاشته شده و بیس پلیت روی آن‌ها قرار می‌گیرد و با مهره‌های فولادی محکم می‌شود. تعداد، قطر و طول این بولت‌ها بر اساس لنگر و نیروی کششی وارده تعیین می‌گردد.

بررسی ۸ نوع اصلی انواع بیس پلیت

انتخاب از میان انواع بیس پلیت به میزان نیروهای محوری و مخصوصاً لنگر خمشی بستگی دارد. در ادامه با رایج‌ترین انواع صفحه زیر ستون آشنا می‌شویم:

۱. بیس پلیت ساده

این نوع ابتدایی‌ترین و پرکاربردترین صفحه زیر ستون است. یک ورق فولادی ساده و تخت که به صورت مستقیم به ستون متصل می‌شود.

• ویژگی‌ها: نصب و اجرای آسان، اقتصادی‌ترین گزینه.
• کاربردها: ستون‌هایی با بارهای سبک تا متوسط، سازه‌های صنعتی تک‌طبقه و سوله که لنگر کمی به پایه منتقل می‌شود.
• محدودیت: توانایی محدودی در جذب لنگرهای بالا دارد.

۲. بیس پلیت با صفحه سخت‌کننده

برای ستون‌هایی که علاوه بر نیروی محوری، لنگر خمشی زیادی را تحمل می‌کنند، استفاده از صفحات ساده منجر به افزایش بیش از حد ضخامت می‌شود. برای جلوگیری از افزایش ضخامت، ورق‌های فولادی عمودی به عنوان سخت‌کننده (Stiffeners) در اطراف بال‌ها و جان ستون، به صفحه زیرین جوش می‌شوند.

• ویژگی‌ها: افزایش چشمگیر مقاومت خمشی و سفتی صفحه، توزیع بهتر تنش در ناحیه بولت‌ها.
• کاربردها: سازه‌های بلندمرتبه، پل‌ها، سازه‌هایی در مناطق با زلزله‌خیزی بالا.
• مزیت طراحی: با افزایش سختی، می‌توان ضخامت صفحه اصلی را کاهش داد و در مصرف فولاد صرفه‌جویی کرد.

۳. بیس پلیت با لبه برگشته

این نوع بیس پلیت که اغلب در سازه‌هایی با نمای خاص یا نیاز به مهار جانبی بیشتر استفاده می‌شود، دارای لبه‌هایی است که به سمت پایین خم شده‌اند.

• ویژگی‌ها: افزایش مقاومت در برابر لغزش افقی (برشی)، پایداری ظاهری بهتر.
• معایب: فرآیند ساخت پیچیده‌تر و نیاز به تجهیزات خاص خمکاری (برک)، که باعث افزایش قیمت بیس پلیت می‌شود.

۴. بیس پلیت با جیب گروت

در این روش، ستون و صفحه در یک جیب بتنی فرورفته و فاصله بین صفحه و بتن با گروت پر می‌شود.

• ویژگی‌ها: تنظیم دقیق‌تر تراز ستون، مهار بهتر نیروی برشی.
• کاربردها: ستون‌های سنگین که نیاز به تراز بسیار دقیق دارند، سازه‌هایی با دقت اجرای بالا.
• نکته اجرایی: نیاز به کنترل کیفیت دقیق در فرآیند گروت‌ریزی برای اطمینان از پر شدن کامل جیب.

۵. بیس پلیت قابل تنظیم

این نوع به مهندسان اجازه می‌دهد تا پس از نصب اولیه، ارتفاع، شیب یا تراز ستون را با استفاده از مهره‌ها، واشرها یا جک‌های تنظیم کننده (Leveling Nuts) در جای خود تنظیم کنند.

• ویژگی‌ها: انعطاف‌پذیری بالا در نصب، کاهش خطای انسانی در اجرا.
• کاربردها: سازه‌های پیش‌ساخته، پروژه‌هایی با محدودیت‌های شدید تراز در فونداسیون.

۶. بیس پلیت دایره‌ای

این صفحات صرفاً برای ستون‌های لوله‌ای (Circular Hollow Sections) یا ستون‌های دایره‌ای طراحی می‌شوند.

• ویژگی‌ها: تطابق کامل با هندسه ستون، توزیع یکنواخت‌تر تنش در اطراف محیط.
• مزیت: سادگی در اتصال جوشی ستون به صفحه و زیبایی بصری در سازه‌های نمایان.

۷. بیس پلیت با کنسول

در مواردی که ستون باید گشتاورهای برون‌مرکز زیاد یا بارهای جانبی نامتقارن را تحمل کند (مانند ستون‌های جرثقیل‌های سقفی)، صفحه بیس پلیت به صورت کنسول از ستون بیرون زده تا این لنگرها را به صورت کارآمدتر به فونداسیون منتقل کند.

• کاربردها: نصب جرثقیل‌های سقفی، سازه‌های صنعتی با بارگذاری‌های ویژه.

۸. بیس پلیت ترکیبی

در این نوع، از ترکیبی از فولاد با مواد دیگر مانند گروت‌های اپوکسی با مقاومت بالا یا مواد پلیمری خاص استفاده می‌شود.

• ویژگی‌ها: کنترل ارتعاش، جذب ضربه، استفاده در پایه‌های ماشین‌آلات حساس.
• هزینه: بالاترین هزینه را نسبت به انواع معمول دارد

نکات کلیدی در طراحی بیس پلیت

1. ضخامت بیس پلیت باید به گونه‌ای انتخاب شود که تنش در بتن زیر صفحه از مقاومت مجاز تجاوز نکند.

2. فاصله بولت‌ها باید با استانداردهای آیین‌نامه‌ای مطابقت داشته باشد.

3. استفاده از پد گروتینگ (grouting pad) زیر بیس پلیت برای افزایش سطح تماس توصیه می‌شود.

4. محاسبه دقیق لنگر و نیروی برشی برای انتخاب نوع بیس پلیت حیاتی است.

5. جوشکاری بیس پلیت به ستون باید با دقت بالا و بدون درز اجرا شود.

خطاهای رایج در اجرای بیس پلیت

1. نادیده گرفتن ضخامت لازم صفحه

2. نصب نادرست بولت‌های مهاری

3. استفاده از گروت غیراستاندارد یا عدم گروت‌ریزی کامل

4. عدم تراز صفحه هنگام نصب

5. بی‌توجهی به روانکاری مناسب بولت‌ها

نتیجه‌گیری کلی درباره انواع بیس پلیت

در این مقاله تلاش شد تا با بررسی دقیق انواع بیس پلیت، کاربردها، مزایا، معایب و نکات اجرایی هر یک، تصویری جامع از این عنصر کلیدی در سازه‌های فولادی ارائه شود. انتخاب نوع مناسب بیس پلیت بسته به نوع بارگذاری، شرایط محیطی و الزامات طراحی اهمیت بسزایی دارد. استفاده صحیح از بیس پلیت نه تنها ایمنی سازه را افزایش می‌دهد، بلکه باعث کاهش هزینه‌های تعمیرات و نگهداری در آینده نیز خواهد شد.
